シャフト回転機能

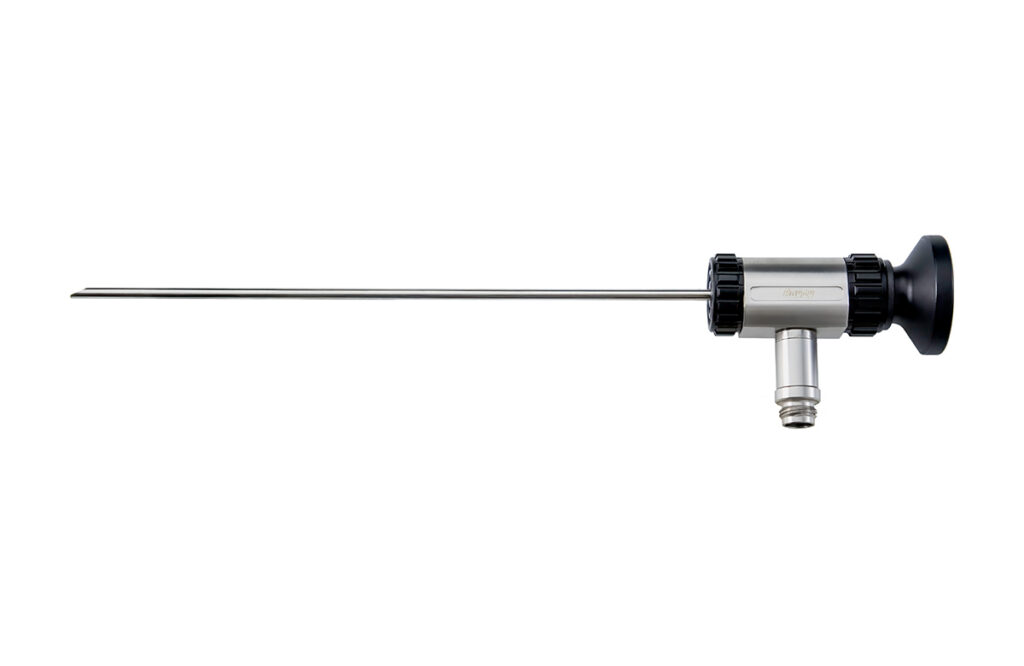

本体を回さず視野を回転できるボアスコープ
手元の【視野方向回転ネジ】を回すだけで、本体を固定したまま先端の挿入部がスムーズに回転。従来のようにボアスコープ本体ごと回して観察箇所を探す必要がありません。手ブレや作業疲労を抑え、見落としがちなバリや鋳物の巣を効率よく発見できます。
焦点距離2〜25mm
固定焦点にはない自由なピント調整で細部までクリア
手元の【焦点調整ネジ】で焦点距離2〜25mmのピントを自在にコントロール。一般的な固定焦点ボアスコープとは異なり、観察対象の距離や深さに合わせてジャストピントを合わせられるため、ワーク内部の微細な傷や打痕まで鮮明に確認可能です。
豊富なサイズ展開
外径・視野方向・有効長で現場に最適な硬性鏡を選択
外径（2.7mm/3.0mm/4.0mm）、視野方向（30°/70°/90°）、有効長（95mm/165mm/290mm）から、検査対象の穴径や深さに合わせたモデルを選択可能。

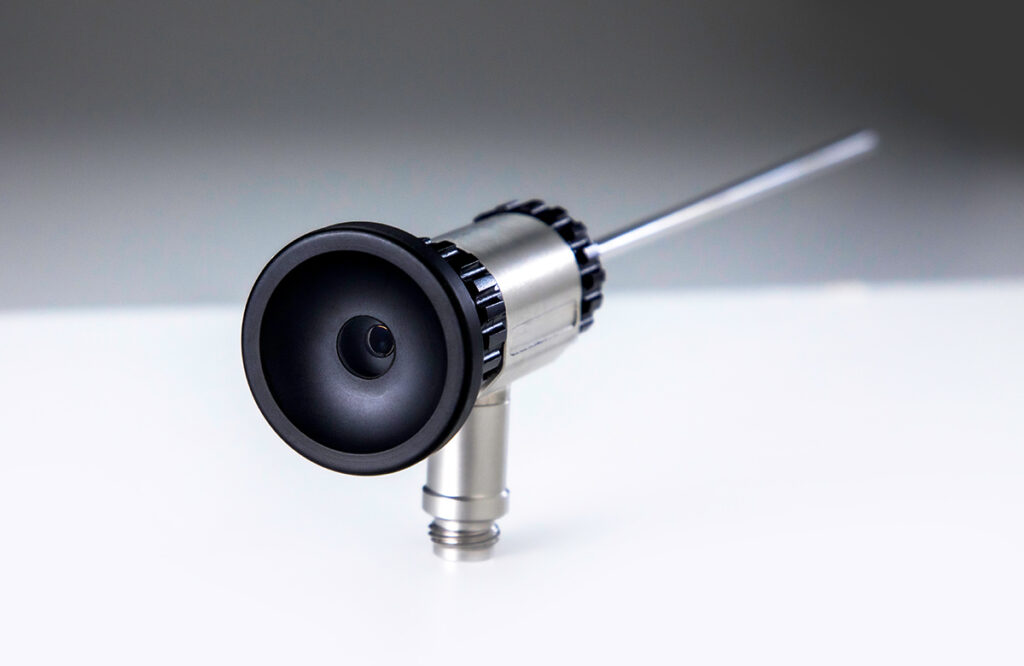

製品特長
非破壊で内部の傷･欠陥を観察できる
ワークを傷つけず、分解工程のコストと手間を削減
分解や破壊ができない精密部品や構造物内部の点検に最適です。細径の挿入部を穴や隙間に挿し込むだけで、解体することなく内部状態をリアルタイムで観察可能。日常の品質管理からメンテナンスにおける検査効率を大幅に向上させます。
手元の操作だけで視野を回転できるシャフト回転機能
手ブレと作業負担を抑え、見落としのない全周検査を実現
手元の【視野方向回転ネジ】を回すだけで、固定した本体位置を変えずに先端の視野だけを回転できます。従来のボアスコープのように本体を大きく捻る必要がなく、狭い検査環境でもスムーズに全周を観察できます。
焦点距離2〜25mm対応。細部まで鮮明に捉えるピント調整機能
見たい深度にジャストピント。鮮明な視界で微細欠陥をキャッチ
焦点調整ネジにより焦点距離2〜25mmの範囲でピント調整が可能。特定の距離しか見えない固定焦点モデルと異なり、手前の開口部から奥の壁面まで、観察したいポイントへ正確にフォーカスを合わせられます。
30°/70°/90°から最適なアングルが選べる3つの視野方向
斜め前方の斜視（30°/70°）から真横の側視（90°）まで、検査対象に合わせて選べる
シリンダー内壁やパイプ側面のバリ・クラックを重点チェックしたい場合など、検査目的に応じた最適な視野方向を選択できます。
視野方向 30°（斜視）
視野方向 70°（斜視）
視野方向 90°（側視）
外径×有効長×視野方向で最適仕様が選べるサイズバリエーション
ワークの穴径や奥行きに合わせた選定が可能です。型番は「3R-BSR27-165-90」のように、外径（2.7mm）・有効長（165mm）・視野方向（90°）の組み合わせで表記されます。
| 外径 | 2.7mm / 3.0mm / 4.0mm |
|---|---|
| 視野方向 | 30° / 70° / 90° |
| 有効長 | 95mm / 165mm / 290mm |
※型番ごとの組み合わせや在庫状況については、お気軽にお問い合わせください。
| 外径 (mm) |
有効長 (mm) |
型番（視野方向別） | ||
|---|---|---|---|---|
| 30°（斜視） | 70°（斜視） | 90°（側視） | ||
| 2.7 | 95 | 3R-BSR27-95-30 | 3R-BSR27-95-70 | 3R-BSR27-95-90 |
| 165 | 3R-BSR27-165-30 | 3R-BSR27-165-70 | 3R-BSR27-165-90 | |
| 290 | 3R-BSR27-290-30 | 3R-BSR27-290-70 | 3R-BSR27-290-90 | |
| 3.0 | 95 | 3R-BSR30-95-30 | 3R-BSR30-95-70 | 3R-BSR30-95-90 |
| 165 | 3R-BSR30-165-30 | 3R-BSR30-165-70 | 3R-BSR30-165-90 | |
| 290 | 3R-BSR30-290-30 | 3R-BSR30-290-70 | 3R-BSR30-290-90 | |
| 4.0 | 95 | 3R-BSR40-95-30 | 3R-BSR40-95-70 | 3R-BSR40-95-90 |
| 165 | 3R-BSR40-165-30 | 3R-BSR40-165-70 | 3R-BSR40-165-90 | |
| 290 | 3R-BSR40-290-30 | 3R-BSR40-290-70 | 3R-BSR40-290-90 | |
※視野角はすべて60°です。

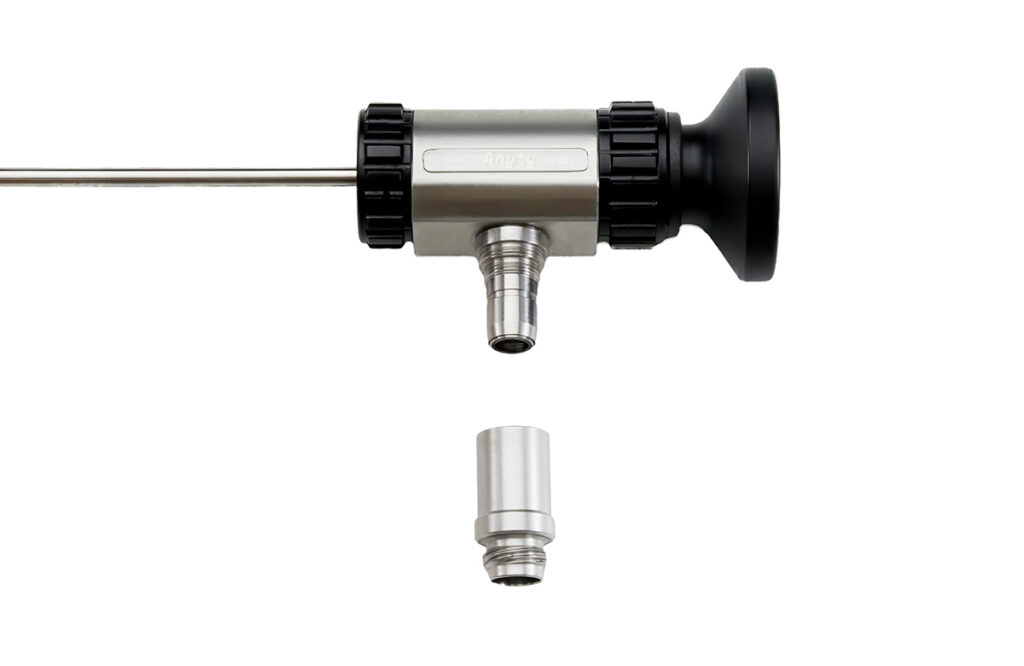

切り替えパーツで手持ちの光源をそのまま活用できる
既存の光源を流用でき、買い替えによるイニシャルコストを削減
一般的なボアスコープは専用光源への買い替えが必要になる場合がありますが、本製品は光源接続部に2パターンの切替パーツを標準装備。お手持ちの他社製光源の接続規格に適応できればそのまま流用が可能です。
※弊社製ハンディ光源（別売 3R-BSLED01）もご用意しております。
※手持ち光源の適合についてはお気軽にお問い合わせください。
Cマウントカメラ連携でパソコン画面に出力できる
品質管理の記録保存や、接眼レンズによる目疲労の軽減に
Cマウントアダプターとカメラ（別売 3R-CMA01）を装着することで、検査映像をパソコン画面に出力可能。モニターでの複数人同時チェックや、検査画像の撮影・保存による品質エビデンス管理を実現します。
IP67防水・耐熱70℃仕様
ステンレス製挿入部と先端防水構造で現場環境に対応
挿入部先端はIP67相当の防水性能を備え、70℃以下の耐熱性に対応しています。
※製品全体を液体へ水没させることはできません。付着した油分や水分は使用後に拭き取ってください。
様々な製造・点検現場の非破壊検査に対応する主な用途・活用シーン
ワーク内部の目視検査
切りくず・切粉の発見
鋳物の巣・空洞の発見
エンジンシリンダー内部の検査
主な仕様
- 製品名
- シャフト回転機能付きボアスコープ
- 型番
- 3R-BSRシリーズ
- 視野方向
- 30° / 70° / 90°
- 外径
- 2.7mm / 3.0mm / 4.0mm
- 有効長
- 95mm / 165mm / 290mm
- 視野角(約)
- 60°
- 焦点距離
- 2〜25mm
- 防水性
- IP67相当 ※先端部のみ
- 耐熱温度
- 70℃以下
- 材質
- 挿入部：ステンレス、アイピース：ABS、レンズ：K9ガラス
- 納期
- 受発注
- 保証期間
- ご購入日から1年間
ご注意ください
- 挿入部は精密にできています。無理な力で押し込んだり、曲げたり、衝撃を与えたりしないでください。破損や故障の原因となります。
- 挿入時は、先端が他の部品や壁面に衝突しないようご注意ください。
- 本製品を液体に沈めないでください。水分や汚れが付着した場合は、速やかに拭き取ってください。
- 構造上、先端部のみの分解修理や個別のパーツ交換はできません。
構成・オプション
- ボアスコープ本体
- オプション（別売）：ボアスコープ用ハンディ光源（3R-BSLED01）、ボアスコープ用Cマウントカメラセット（3R-CMA01）
